le niveleur de quai à lèvre télescopique adapté à toutes les situations

Niveleurs à lèvre télescopique

Le niveleur de quai à lèvre télescopique de la série X de Stertil Dock Products offre une grande souplesse d’utilisation. La lèvre s’adapte totalement et elle est disponible en différentes longueurs jusqu'à 1.000 mm pour des charges de 6 à 8 tonnes. Il est idéal pour des opérations de chargement et de déchargement performantes d’une grande précision. La Série X est fournie en standard avec une fonction de retour automatique. Par une simple pression sur le bouton, le niveleur revient en position initiale.

telecharger la brochure

Contrôle de température pour l’industrie alimentaire
Idéal pour les charges à l’arrière
Sécurité optimale
Facile à manœuvrer avec les commandes intuitives
Polyvalent, large gamme de longueurs de lèvre et de charges supportées

ou contactez-nous

Caractéristiques opérationnelles

Idéal pour les charges à l’arrière

Le niveleur de quai à lèvre télescopique de Stertil Dock Products est une solution très pratique et fiable. La lèvre télescopique s’adapte totalement, elle est de longueur variable pouvant atteindre 1.000 mm. Le niveleur de quai est idéal pour un chargement et un déchargement performants à l’arrière du camion. Les longs chanfreins et l’angle de la lèvre assurent une transition fluide entre le niveleur de quai et le plancher du véhicule dans toutes les situations.

Les différentes méthodes d’installation, le grand choix de tailles avec des capacités de charges supportées de 6 ou 8 tonnes permettent au niveleur de quai à lèvre télescopique de la série X de s’adapter à toutes les situations.

Niveleurs à lèvre télescopique Stertil Dock Products France

Large choix de longueurs de lèvres

Les niveleurs de quai à lèvre télescopique Série X de Stertil Dock Products offrent de nombreuses possibilités et peuvent être adaptés à votre quai de chargement. La longueur de la plate-forme sera principalement définie par la différence de hauteur entre le sol de l’entrepôt et la plage prévue des planchers à atteindre.

Afin de garantir un processus de chargement et de déchargement plus fluide avec moins de contrainte physique, Stertil Dock Products base ses tailles sur une inclinaison maximale plus faible que le stipule la Directive EN 1398.

Dimensions standard - modèles 6 tonnes XP - XF

Longueurs mm		2000**	2200**	2500	2800	3000	3500	4000	4500
Au-dessus du quai	600 MM*	340	395	345	385	360	375	410	385
	1000 MM*	365	425	395	435	405	415	450	420
Sous le quai	600 MM*	380	355	335	325	315	425	370	345
	1000 MM*	405	380	375	360	350	460	400	365
Hauteur du cadre	XF ou XP	585	585	585	585	585	700	700	700

Dimensions standard - modèles 8 tonnes XPH - XFH

Longueurs mm		2000**	2200**	2500	2800	3000	3500
Au-dessus du quai	600 MM*	260	280	315	355	380	365
	1000 MM*	285	310	375	410	435	405
Sous le quai	600 MM*	350	335	320	380	255	375
	1000 MM*	370	370	350	310	280	410
Hauteur du cadre	XFH ou XPH	585	585	585	585	700	700

Largeur de plateforme (mm) 1750, 1830, 2000, 2110, 2250
*Calculé avec une extension complete de la lèvre de 600 mm et 1000 mm
** Longueur de lèvre maximale de 785 mm, pour les modèles de longueur 2000 mm et 2200 mm

F = Installation par cornières périphériques, P = Installation posée sur fond de fosse, H = Extra Longue durée de vie

Niveleur standard serie X

Le niveleur de quai télescopique de la série X Stertil Dock Products est un solution tres pratique et fiable. La sortie de levré est totalement controllable longueur jusqu'à 1,000 mm. Les longs chamfreins et l'angle de levré assurent une transition douce entre le sol de l'entrepot et le planchers…

Structure en escalier

Combinaison d’un niveleur télescopique Série X avec une structure support en escalier. Cela rend la mise à quai des véhicules très rapide sans la nécessité d’ouvrir les portes. De plus, c’est une solution complete pour garantir la Chaîne du froid.

Largeur flexible

Le niveleur de la série X peut être équipé de segments latéraux indépendants des deux côtés de la lèvre télescopique. Cela rend alors possible le déchargement d’une grande variété de véhicules de différentes largeurs sur le même quai.

Modèle

Niveleur standard serie X
Structure en escalier
Largeur flexible

Sécurité optimale

En cas de départ prématuré de véhicule, lorsque le chariot élévateur est toujours sur le niveleur de quai à lèvre télescopique Série X, la fonction d’arrêt d’urgence s’active automatiquement. Dans la plupart des cas, même en situation d’arrêt d’urgence, le niveleur reste opérationnel. Le bouton d’arrêt d’urgence sur le boîtier de commande peut également être commandé manuellement.

Au cours de l’entretien, le niveleur de quai est maintenu en toute sécurité en position au moyen de 2 verrous spécifiques. Lorsque le niveleur est en position d’attente, il est automatiquement soutenu par deux pieds-supports de trafic.

Système de verrouillage

Le niveleur de quai de la Série X de Stertil Dock Products peut se positionner parfaitement en utilisant les trois boutons de commande et se replacer en position initiale à l’aide de la fonction de retour automatique.

Il existe plusieurs options avancées de commande qui fournissent des fonctions supplémentaires telles que : commande de porte, commande de l’abri, verrouillage automatique pour empêcher le fonctionnement lorsque la porte du quai n’est pas totalement ouverte et verrouillage automatique de portes jusqu'à ce que le niveleur soit correctement en place.

Installation et maintenance

Les niveleurs de quai à lèvre télescopique de la Série X peuvent se monter sur un cadre supporté par la base (XP) en fosse fermée, ou sur cadre suspendu (XF) en fosse ouverte. Les deux types d’installation sont simples à mettre en œuvre. Les responsables et ingénieurs de Stertil Product peuvent fournir toutes les informations nécessaires pour la construction et la pose, y compris des plans.

Les niveleurs de quai à lèvre télescopique garantissent un chargement et un déchargement fluides, en limitant le risque de dommages aux marchandises et aux chariots de chargement dont ils augmentent considérablement la durée de vie en service, tout en diminuant les frais de maintenance. Le niveleur en lui-même offre une performance exceptionnelle en raison de la très grande qualité des matériaux avec lesquels il est fabriqué, d’où des frais de maintenance minimes et un retour sur investissement élevé. Pour en savoir plus sur nos méthodes d’installation, consulter Comment concevoir un quai de chargement.

Spécifications techniques

La plateforme, les poutres et la lèvre sont fabriqués en acier à haute résistance (S355J0 / acier St52). La plateforme et la lèvre pour le modèle 6 tonnes possèdent une surface en tôle antidérapante (respectivement en 8/10 mm et 13/15 mm). La plateforme et la lèvre pour le modèle 8 tonnes des Séries XFH et XPH ont une surface en tôle antidérapante (respectivement en 10/12 mm et 15/17), pour le passage de chariots-élévateurs à 3 roues.

La longueur de la lèvre est de 600 mm en standard avec un chanfrein de 72 mm sur le bord avant avec un angle de lèvre de 5.5 degrés.

Revêtement anticorrosion noir et éléments du cadre galvanisés pour la protection contre les intempéries. La protection de série est constituée d’un revêtement anticorrosion avec peinture de finition d’une épaisseur totale de 80 micromètres. Autres couleurs disponibles sur demande.

Conception unique

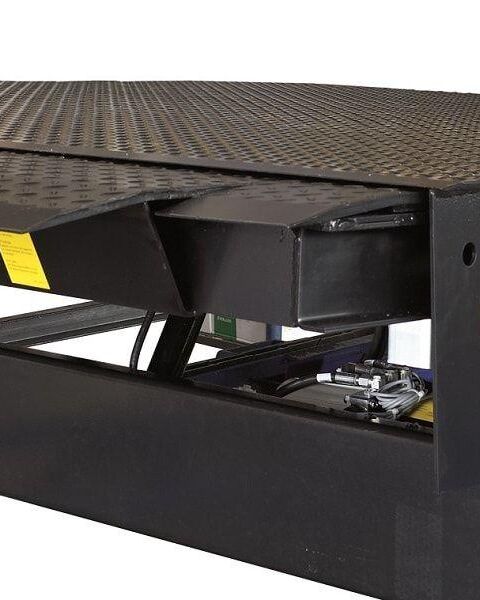

La conception unique comporte un vérin central (principal), monté à l’avant pour une efficacité maximale au levage, une lèvre entièrement contrôlable avec des galets en nylon, une charnière fermée à l’arrière, et des supports de sécurité avec caoutchoucs amortissants.

Large choix de fonctions du boîtier de commande avec fonction parking automatique de série et nombreuses options, comme le système de retenue de véhicule COMBILOK, porte de quai ou sas.
